公司简介

    浙江兆宇电气有限公司是专业生产供应塑壳式、万能式、刀开关等低压断路器。我们拥有精良和完善的生产设备、试验设备和检测器具，并严格按照***质量***体系的要求建立了具有我们特色的质量***体系，确保产品的生产过程和企业各项质量管理工作完全处于质量受控状态。

    本企业拥有多年从事低压断路器产品开发经验的软、硬件工程师，有一套管理严谨的生产规程和一支勇于创新的员工队伍，为企业的发展提供了有力的保障。凭借优异的技术手段，完善的企业管理及灵活的经营机制，企业在生产管理一体化，信息化方面不断拓展。竞争力的基石是成功的产品与良好的的售后服务，为此公司着眼于产品技术创新，生产高低压断路产品，掌握了此类产品的核心技术和关键技术，技术水平与国际杰出水平同步。

    兆宇电气有限公司坚信，科技无止境，探索无止境，创新无止境。我们将加倍努力，提供更多、更好的产品，更优异的技术和更优质的服务。

本公司主营：智能型断路器、万能式断路器、框架式断路器、塑壳断路器、高低压电气等。

DW15DW16DW17ZYW1系列等。

欢迎致电本公司咨询，我们会用心对待每一笔交易，真诚对待每一位客户电话

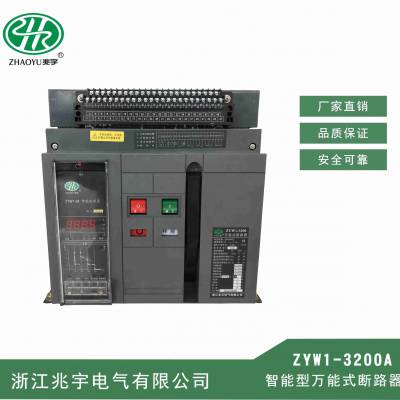

兆宇 ZYW1-3200A

兆宇 ZYW1-3200A

适用范围

    ZYW1系列智能型万能式断路器(以下简称断路器,适用于交流50Hz，额定工作电压至690V，额定电流200A至1600A的配电网络中，用来作为分配电能和保护线路及电源设备的免受过载、欠电压、短路、单相接地（漏电）故障等的危害。断路器具有智能化保护功能，选择性保护***，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，便于与现场总线连接，可实现“四遥”功能，以满足控制中心和自动化系统的要求。配置相应的漏电互感器及智能控制器即可实现漏电保护。

分类

按安装方式分:

 a. 固定式

 b. 抽屉式

按极数分:三极、四极

按操作方式分：

 a. 电动操作

 b. 手动操作（检修、维护用）

脱扣器种类:

 智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。

智能控制器性能:

 a. 智能控制器分为：H型（通讯用）、M型（普通智能型）、L型（经济型）；

 b. 具有过载长延时反时限，短延时反时限、定时限，瞬时功能。可由用户自行设定组成所需要的保护特性；

 c. 单相接地保护功能；

 d. 显示功能：整定电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；

 e. 报警功能：过载报警；

 f. 自检功能：过热自检，微机自诊断；

 g. 试验功能：试验控制器的动作特性。

特点:

: 结构紧凑,体积小,分断能力高.

: 封闭的触头系统,实现了零飞弧.

: 智能型脱扣器,具有自检,测量,试验,监控,数显及通讯功能.附有通信接口,可用计算机集群控制.

: 满足电网实现三段保护要求

: 空芯取样电流互感器,精度高,线性度好.

: 全模块结构,安装维护方便,无需作任何调整

结构特点

    断路器有固定式和抽屉式之分,把固定式断路器本体装入专用的抽屉座就成为抽屉式断路器.断路器本体由触头系统,灭弧系统,操动机构,电流互感器,智能控制器和辅助开关,二次插接件,欠压,分励脱扣器等部件组成;抽屉座由带有导轨的左右侧板,底座和横梁等组成.

触头系统

    采用一挡触头系统,在同一触头的不同部位,触头单元既具有主触头的功能,也具有弧触头的功能,采用新型耐弧的触头材料,使触头在分断短路电流后不致过分发热而引起温升过高触头系统采用多路并联,降低电动斥力，提高触头系统的电动稳定性．

灭弧室

    每个极均设有一个灭弧室，其作用是将各电极分隔开，并相互绝缘，与断路器的其它部分及操作人员相隔离；灭弧室全部置于断路器的绝缘底座内，增加了灭弧室壁的机械强度，不致在分断大短路电流时炸裂．

操作机构和手动，电动传动机构

    机构位于断路器正面，操动机构采用五连杆的自由脱扣机构，并设计成贮能形式．在使用过程中，机构总是处于预贮能位置，只要断路器一接到合闸命令，断路器就能立即瞬时闭合．预贮能的释放可用手动释能按钮或合闸电磁铁来完成．电动传动机构自成一体，贮能轴与主轴之间通凹凸形楔口活动联结，装拆方便．

正常工作条件和安装条件

周围空气温度

     上限值不超过+40℃，不限值不低于-5℃，24h平均值不超过`+35℃；

     注：下限值为-10℃或-25℃的工作条件，用户应与本厂申明；

     上限值超过+40℃或下限值低于-10℃或-25℃的工作条件，用户应与本厂协商。

     安装地点的海拔：不超过2000m。

大气条件

     大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，湿月的月平均大相对湿度为90%，同时该月的平均低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露，超过规定用户应与本厂协商。

防护等级：IP30

污染等级：III

使用类别：B类或A类

安装类别

     额定工作电压660V（690V）及以下的断路器以及欠电压脱扣器，电源变压器初级圈用于安装类别IV；辅助电路及控制电路安装类别为III。

安装条件

     断路器应按本说明书要求安装，断路器的垂直倾斜度不超过5度。

具体型号类别如下:

ZYW1-2000/3P/630A

ZYW1-2000/3P/800A

ZYW1-2000/3P/1000A

ZYW1-2000/3P/1250A

ZYW1-2000/3P/1600A

ZYW1-2000/3P/2000A

ZYW1-3200/3P/2500A

ZYW1-3200/3P/3200A

对产品万能式断路器参数，价格，规格，尺寸等存在任何问题，需要了解更多情况，

请随时联系我们！我们将竭诚为您服务。
